Музейная азбука «от А до Я»

Для Вас мы отобрали наиболее интересные экспонаты и составили свою МуЗеЙнУюАзБуКу. Каждую неделю хранители фондов  музея истории города Отрадного будут знакомить вас с экспонатами на определенную букву алфавита. Знакомство с таким алфавитом позволит узнать много нового об известных, малоизвестных или забытых предметах прежних времен. Повторите русский алфавит с помощью Музея!

Сегодня день буквы «А». Арифмометр.

Вычислительная техника является важнейшим компонентом процесса вычислений и обработки данных. Первыми приспособлениями для вычислений были, вероятно, всем известные счётные палочки, которые и сегодня используются в начальных классах многих школ для обучения счёту. Постепенно из простейших приспособлений для счёта рождались всё более и более сложные устройства: абак (счёты), логарифмическая линейка, арифмометр, калькулятор, компьютер. Несмотря на простоту ранних вычислительных устройств, опытный счетовод может получить результат при помощи простых счётов даже быстрее, чем нерасторопный владелец современного калькулятора.

Арифмометр – «дедушка» калькулятора

Слово арифмометр (от греч. αριθμός — «число», «счёт» и греч. μέτρον — «мера», «измеритель» – настольная или портативная механическая вычислительная машина, предназначенная для точного умножения и деления, а также для сложения и вычитания) появилось в русском языке во второй половине XIX века благодаря изобретению шведского ученого Вильгодта Однера, усовершенствовавшего изобретенные ранее, но не получившие широкого распространения «счетные машинки».

Однер проживал с 1874 года в России, где работал в созданной в 1814 году Экспедиции заготовления государственных бумаг. Главной заслугой Однера стала разработка зубчатого колеса с переменным числом зубцов, которое явилось основой конструкции арифмометров его системы.

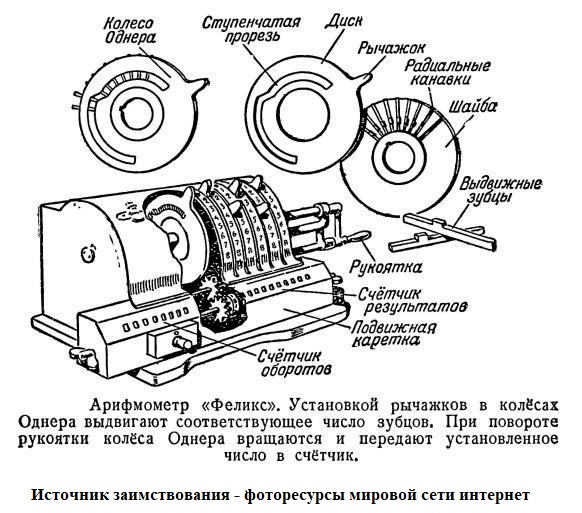

Особенность конструкции механического арифмометра Однера с рычажной установкой данных состояла в использовании в качестве основного элемента зубчатого колеса с переменным числом зубцов, названного по имени автора «колесо Однера»  . Колесо имеет девять зубцов, угол между двумя зубцами принимается за единицу. Каждому разряду отводится одно колесо. При наборе чисел из тела колеса рычажком выдвигается количество зубцов, равное устанавливаемой цифре. Если дать полный оборот рукояткой, то зубцы войдут в зацепление с промежуточными шестернями и повернут колесо счетного механизма на угол, соответствующий установленному числу и произойдет передача числа в счетчик.

В отличие от своих прототипов, арифмометр Однера имел простую и надежную конструкцию, которая была настолько совершенна, что не претерпела серьезных изменений за все время существования арифмометра. Кроме того, он имел удобную форму и небольшие размеры, что значительно облегчало работу вычислителя.

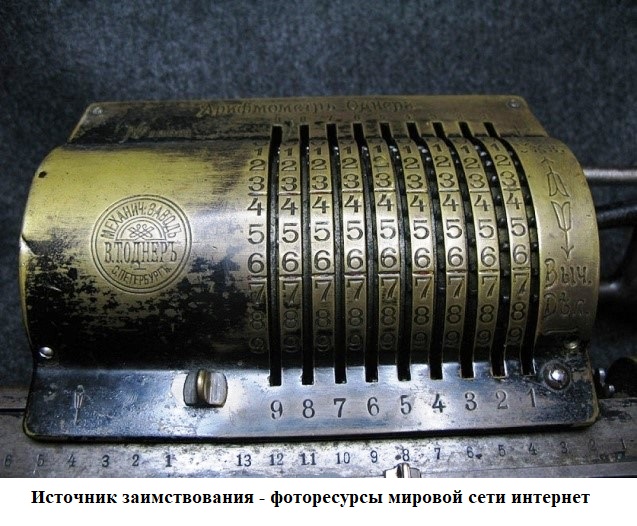

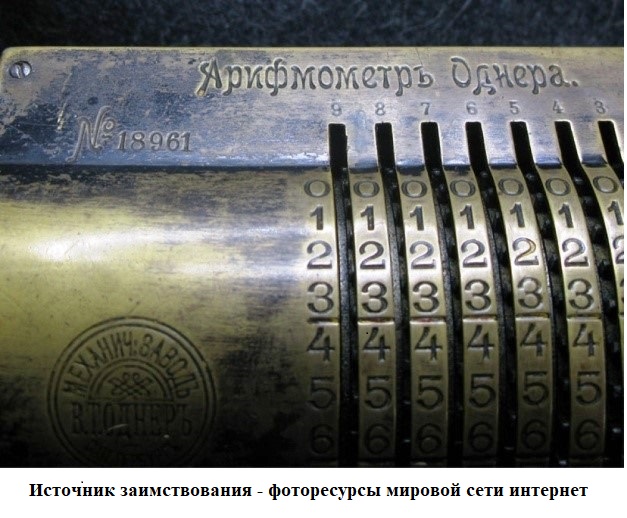

К концу XIX века арифмометры Однера приобретают широкую известность, завоевывают признание на крупнейших международных выставках. Изобретение свое он запатентовал сначала в России, а потом в Германии. И производство арифмометров Однера началось в 1890 году в Петербурге, а в 1891 году - в Германии. В 1897 г. В.Т. Однер становится единоличным хозяином предприятия, и на продукции завода появилось новое клеймо «Механический завод В.Т. Однер, С.­Петербург».

2 сентября 1905 г. петербургские газеты известили о трагическом событии – кончине В.Т. Однера от сердечной болезни. Дело изобретателя продолжили его друзья и родственники. На механическом заводе В.Т. Однера начали выпускаться арифмометры под новой маркой «Оригинал­Однер». После революции фабрика переезжает обратно в Швецию, где выпускает продукцию под брендом «Фацит», известным и сегодня.Арифмометры Однера выпускались на механическом заводе в Санкт-Петербурге вплоть до 1918 года, когда фабрику закрыли и сделали из нее ремонтный завод.

После революции производство арифмометров в СССР сохранилось. Значительная потребность в счетной технике способствовала расширению отечественного производства и разработке новых моделей арифмометров.

Знаменитые арифмометры "Феликс"

Основное производство перенесли в Москву на Государственный механический завод имени Дзержинского (бывший Сущевский). С 1925 года они запустили производство, а с 1931 года модифицировав модель, стали массово выпускать знаменитые арифмометры "Феликс", названные в честь Феликса Дзержинского. Ежегодно из его цехов выходило около 40 тысяч счетных машин, которые тотчас же занимали свое место в машиносчетных бюро ЦСУ, Госбанка, Госторга, Почтамте и т. п.

Эта модель отличалась от уже известных меньшими габаритами и усовершенствованным транспортным механизмом, выпускалась более четырех десятилетий без существенных изменений и была наиболее популярной в нашей стране. Эту машину можно было купить в любом крупном универмаге или небольшом промтоварном магазине в отделе «Канцелярские товары».

Она долгое время украшала витрину специализированного магазина «Вычислительная техника» на Кузнецком мосту. На московском заводе арифмометры выпускались вплоть до 1941 года. Затем фабрику эвакуировали. После войны производство арифмометров начало постепенно возрождаться. Сначала на Московском заводе Счетно­аналитических машин (САМ) выпустили небольшую партию арифмометров «Москва», затем на Пензенском заводе САМ – арифмометр «Феликс».

Но основная техническая база по производству арифмометров «Феликс» была создана на Курском заводе «Счетмаш», там арифмометры выпускали примерно до 1978 года. Пик производства арифмометров «Феликс» в СССР пришелся на конец 60–х – начало 70–х годов, их было выпущено почти 300 тысяч штук.

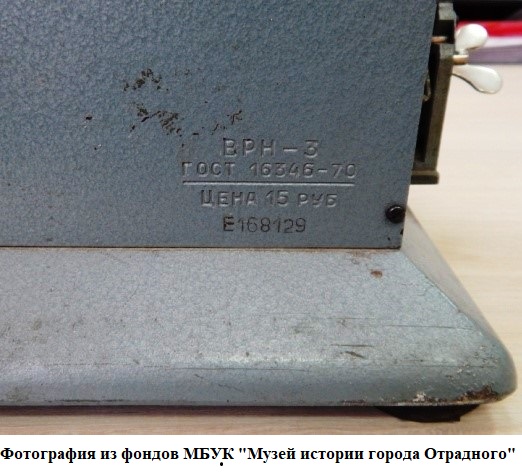

В конце 70-х годов арифмометры стали вытесняться сначала громоздкими, а затем все более компактными электронными счетными машинами и калькуляторами. По советским меркам прибор был недешёвым — он стоил от 10 до 15 рублей, зато позволял быстро и безошибочно производить основные математические действия: сложение, вычитание, умножение и деление, оперируя 8-значными цифрами.

Арифмометр был простым, но очень эффективным устройством. Пока не появились электронные вычислительные машины и калькуляторы, он широко применялся во всех отраслях народного хозяйства СССР. И в научных учреждениях тоже. Расчеты по атомному проекту так же велись на арифмометрах

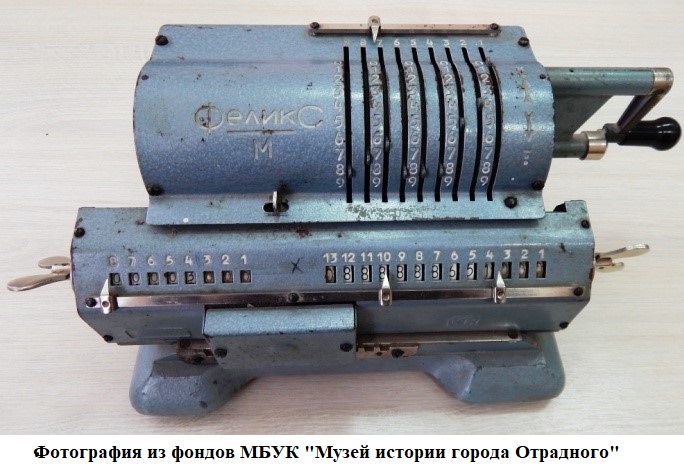

Особенности конструкции и принцип работы на арифмометре «Феликс М»

. На панели арифмометра было 9 разрядов. Соответственно на оси арифмометра были закреплены 9 колес Однера. Числа в разрядах устанавливались перемещением рычажка по панели в одну из 10 позиций, от 0 до 9. При этом на каждом из колес выдвигалось соответствующее количество зубцов. После набора числа можно было провернуть рукоятку в одну сторону (для сложения) или в другую сторону (для вычитания). При этом зубцы каждого колеса входили в зацепление с одной из 9 промежуточных шестерен и проворачивали их на соответствующее количество зубцов.

На результирующем счетчике появлялось соответствующее число. После этого набиралось второе число и производилось сложение или вычитание двух чисел. На каретке арифмометра находился счетчик оборотов ручки, который при необходимости обнулялся.

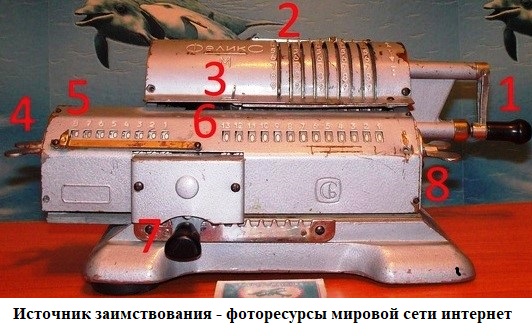

1 — ручка для сложения/вычитания

2 — рычажки для выставления числа

3 — блокиратор

4 — рычаг сброса счетчика

5 — счетчик оборотов

6 — результат

7 — рычаг сдвига

8 — рычаг сброс результата У

множение производилось многократным сложением, а деление – многократным вычитанием. Но умножать многозначные числа, например, 15 на 25, выставив сначала число 15, а затем, прокрутив ручку арифмометра 25 раз в одну сторону, было утомительно. При подобном подходе в вычисления легко могла вкрасться ошибка.

Для умножения или деления многозначных чисел каретка делалась подвижной. При этом умножение, например, на 25 сводилось к сдвигу каретки вправо на один разряд, двум поворотам ручки в сторону «+». После этого каретка сдвигалась влево, и ручка проворачивалась еще 5 раз. Точно так же производилось деление, только ручку следовало вращать в сторону «-».
