Хранители Музея истории города Отрадного продолжают делиться информацией о предметах, которые представлены в фондохранилище музея.Итак, сегодня, в рамках проекта «Музейная Азбука», мы расскажем вам о предмете на букву «Ш».

Штангенциркуль – универсальный измерительный прибор, предназначенный для высокоточных измерений наружных и внутренних линейных размеров, а также глубин отверстий. Если говорить проще, то это устройство нужно не только для измерения миллиметров, но даже десятых миллиметров, а иногда и сотых.

Штангенциркуль, наверное, самый популярный измерительный инструмент, который   известен практически каждому из нас с детства. Простота и удобство в использовании сделали его действительно незаменимым на производстве и в доме. Сегодня невозможно представить заводской цех без штангенциркуля, лежащего возле станка.

В переводе с немецкого слово Stange означает «стержень, прут». Stangenzirkel сейчас немцы называют инструмент, используемый для вычерчивания окружностей и дуг.

По-немецки, штангенциркуль называется «Messchieber» или «Schieblehre» – соответственно, «раздвижной измеритель» или «раздвижная линейка». А вот в русском языке это слово закрепилось.

По некоторым сведениям, штангенциркуль с глубиномером был разработан и запатентован американской фирмой «COLUMBUS» в конце ХIХ - начале ХХ веков. От названия фирмы пошло распространенное название «колумбик» для всех штангенциркулей типа ШЦ-1 с глубиномером. Среди работников авиационной промышленности встречается другое народное название этого типа штангенциркуля – «маузер». Это связано с тем, что для развивающейся советской авиапромышленности, в 30-х гг. ХХ века измерительный инструмент приобретался в Германии. А одним из лучших немецких производителей являлась оружейная фирма «MAUSER».

История создания

Штангенциркуль – очень древний измерительный инструмент. За все века его использования, конструкция его практически не изменилась, только усовершенствовалась.

Прообразы этих приборов, изготовленные из бронзы, были созданы еще в древнем Китае, что доказывается находками, сделанными при археологических раскопках.

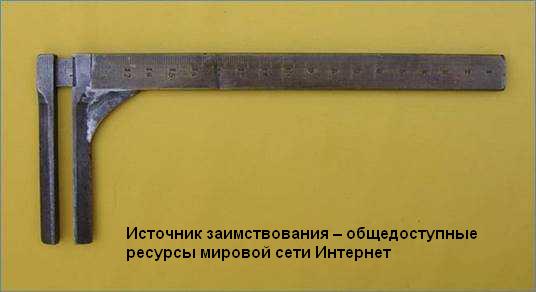

В начале XVII столетия в Европе уже пользовались примитивными деревянными штангенциркулями, не отличавшимися высокой точностью измерений, так как они не имели нониуса. Однако развитие индустрии (в частности, оружейной) в эпоху промышленной революции потребовало применения более точных измерительных инструментов. Поэтому в конце ХVIII века в Англии появляются металлические штангенциркули, которые, наряду с основной измерительной шкалой, содержали вспомогательную, нанесенную на двигающуюся рамку, шкалу нониуса, что резко увеличило точность измерения.

«Нониус» - это приспособление, которое получило свое название в честь португальского математика Педро Нуниша (1502—1578). В тот момент математик работал над созданием навигационного прибора, но принцип, который был при этом выбран, был основан на том, что глаз человека куда более точно способен определить совпадение делений на шкалах, чем относительное положение одного деления на два других. Это и легло в основу нониуса, который был назван в его честь. Шкала-нониус имеет деления, длина которых на определенную величину меньше, чем у делений основной шкалы. Одно деление нониуса может соответствовать как одному делению основной шкалы, так и нескольким.

Современную конструкцию шкалы придумал в 1631 году другой математик из Франции, звали его Пьер Вернье. В честь него нониус еще называют «верньером».

Примерно с середины ХIХ века стали выпускать штангенциркули в промышленных объемах и устанавливать на них дополнительную шкалу, чтобы повышать точность измерений.

Первое серийное производство штангенциркулей было налажено в 1850 году в США изобретателем Джозефом Брауном в компании Brown and Sharpe. Это был первый инструмент для конкретных измерений, который можно было купить за деньги и был доступен простому работнику. Компания Brown and Sharpe выпускает до сих пор измерительный инструмент на протяжении более, чем 150 лет.

Штангенциркули, которые выпускаются в данное время, принципиально имеют ту же конструкцию. Возможности использования ограничиваются только размером шкалы и требованиями точности.

Виды штангенциркулей

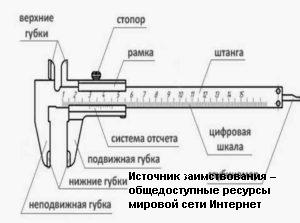

Сегодняшние штангенциркули стали узкоспециализированными для конкретных задач по измерению, что дает возможность на производстве произвести более точное измерение таких деталей, измерение которых раньше было затруднено или просто невозможно.Самые массовые механические штангенциркули ШЦ-I поистине самый надежный и незаменимый измерительный инструмент.

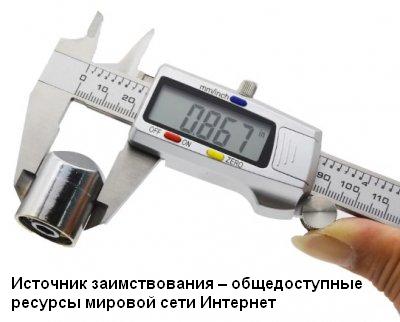

В данное время популярностью пользуются штангенциркули с индикаторами устройства ШЦК – штангенциркуль с отсчетом по круговой шкале, а также ШЦЦ – штангенциркуль с цифровым отсчетным устройством. Просто и быстро можно получить результат измерений на цифровом дисплее, также возможно подключение к компьютеру.

К специализированным штангенциркулям можно отнести штангенциркули трубные ШЦЦТ, которые  применяются для измерения наружных размеров вогнутых или выпуклых поверхностей деталей, стенок, труб и т.д.

Штангенциркули для тормозных дисков ШЦЦД предназначены для измерения толщины тормозных дисков автомобилей. Длина вылета губок штангенциркуля достигает 70 мм, которые  быстро, оперативно и точно определяют толщину тормозного диска, что значительно сокращает время принятия решений по его замене.

Штангенциркули протекторные ШЦЦП предназначены для измерения глубины протектора шин автомобилей и спецтехники. Компактный размер делает его удобным для применения в полевых условиях. Штангенциркули ювелирные ШЦЦЮ позволяют измерять диаметр ювелирных изделий, камней, колец.

Есть даже большое семейство «штангенинструмент», и в него помимо привычного нам штангенциркуля входит штангенреймас (имеет основание, причем нижняя поверхность рабочая, и соответствует нулевому отсчету по шкале), применяется для того, чтобы измерять высоту и разметку изделий, которые стоят на плите. Также есть штангенглубиномер, который нужен для измерения глубины пазов и отверстий и штангензубомер, который нужен для измерения толщины зубчиков.

Штангенциркуль востребован во многих отраслях промышленности и этот инструмент нужен для работы инженерам, техникам, токарям, фрезеровщикам, столярам, строителям, слесарям, электрикам, конструкторам. Самыми популярными областями применения этого прибора является ремонт автомобилей, строительство и починка оборудования, а также обработка изделий из металла и древесины. Область применения практически не имеет ограничений. Прибор можно применять для определения размеров в быту и в аэрокосмический отрасли.

Столь древний измерительный прибор, конструкция которого практически не претерпела каких-либо существенных изменений за все эти века, служит эталоном технического совершенства и заслуживает максимум почтения пред гением человеческой мысли. Вряд ли можно подсчитать, сколько экземпляров штангенциркуля находится сейчас в употреблении.
